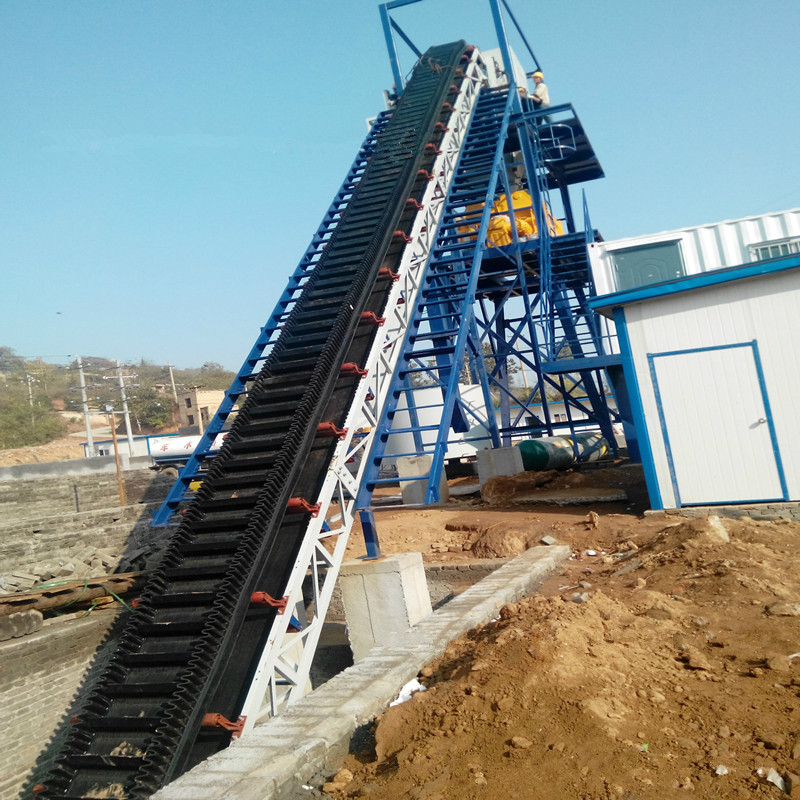

裙边皮带输送机主要由机架、传动辊筒、改向滚筒、输送带、张紧装置 、驱动装置、托辊等组成。机架采用钢板或铝型材连接而成，机架 上装有皮带辊筒、托辊等，用于带动和支承输送皮带。裙边皮带输送机的工作原理：一条闭合的皮带绕在传动滚筒和改向滚筒上，并由固定在机架上的上托辊和下托辊支撑。

驱动装置带动传动滚筒 回转时，由于皮带通过拉紧装置张紧在两滚筒之间，便由传动滚筒与皮 带间的摩擦力带动皮带运行。 主要部件作用如下：(1) 皮带。皮带起曳引和承载作用。目前用作皮带 的有橡胶和聚乙烯塑料带两种。(2) 托辊。用于支撑皮带和皮带上物料 的质量，减少皮带的下垂度，以保证稳定运行。(3) 驱动装置。作用是通过传动滚筒和皮带间的摩擦传动、将牵引力传给皮带，以牵引皮带运动。

 改向滚筒另一个仅在于改变输送带运动方向的滚筒称为改向滚筒；输送带是用于裙边皮带输送机中起承载和运送物料作用；张紧装置的作用是使输送带产生一定的预张力，避免输送带在传动滚筒上打滑；同时控制 输送带在托辊间的挠度，以减小输送阻力。驱动装置作用是传动滚筒通过摩擦将牵引力传递给输送带使其运动并输送货物；托辊支承着输送带,使输送带的垂度不超过规定限度,以保证输 送带平稳地运行。
